ĐẶC ĐIỂM KỸ THUẬT CỦA GASKET CHÌ ĐÚC MẶT BÍCH MÙ 380 x 430 x 40 x 45MM

Gasket hay còn được gọi là Gioăng đệm Gasket mặt bích (flange gasket), được sử dụng để tạo ra con dấu tĩnh (static seal) giữa 2 bề mặt mặt bích ở những điều kiện vận hành khác nhau, với áp lực và nhiệt độ khác nhau. Một gioăng đệm Gasket mặt bích sẽ lấp đầy những khoảng hở li ti bất thường trên bề mặt của mặt bích, và sau đó nó tạo ra một con dấu làm kín để ngăn chất lỏng hoặc chất khí trong đường ống rò rỉ ra bên ngoài. Việc sử dụng và lắp đặt đúng gioăng đệm Gasket mặt bích là yêu cầu bắt buộc trong các kết nối mặt bích. Bài viết hôm nay sẽ viết riêng cho Gasket chì đúc mặt bích mù 380x430x40x45mm, để Quý khách hiểu rõ hơn về công dụng và tính chất của nó.

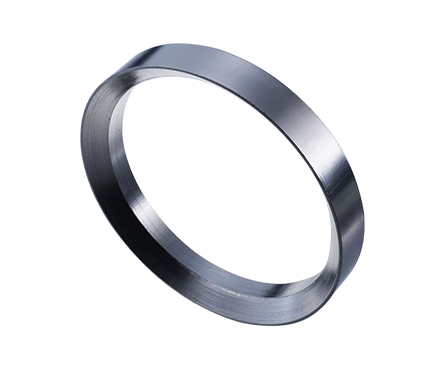

Thiên Hoàng Gia chuyên gia công Gasket chì đúc mặt bích mù 380x430x40x45mm

1. Gasket chì là gì?

Gioăng chì đúc mạt bích mù (tiếng Anh là Graphite Gasket) hay còn gọi là Gasket chì, ron chì là loại gioăng  được cấu tạo bởi chì graphite có tính năng chống ăn mòn rất tốt, khả năng chịu nhiệt độ cao lên tới 600°C.

Được thiết kế để đưa vào hai miếng ghép cố định hoặc hai mặt bích. Đặc tính cơ bản của nó là làm kín các khớp nối của đường ống dẫn, van, bơm, bình áp lực, bình trao đổi nhiệt.

2. Các hình dạng của Gasket chì đúc mặt bích mù

Để đáp ứng hầu hết nhu cầu của khách hàng, Gasket chì đã có thêm nhiều dạng mẫu mã sao cho phù hợp với nhiều môi trường khác nhau. Dưới đây là một số hình dạng Gioăng chì phổ biến.

2.1 Gioăng chì dạng nén

Gioăng chì Graphite nén được sản xuất từ ​​láGraphite dẻo có độ tinh khiết cao, không chứa chất kết dính, chất đàn hồi hoặc chất độn. Gioăng chì graphite nén đặt hiệu suất làm kín vượt trội trong thời gian dài không cần điều chỉnh, kháng hóa chất tuyệt vời, phạm vi nhiệt độ rất rộng, tính linh hoạt tốt, đặc tính mô-men xoắn nhỏ. Lắp đặt bảo dưỡng và thay thế gioăng graphite nén được thực hiện mà không có nguy cơ làm hỏng các mặt cần lắm kín, ngoài ra có đặc tính tự bôi trơn và do đó hầu như không cần bảo dưỡng.

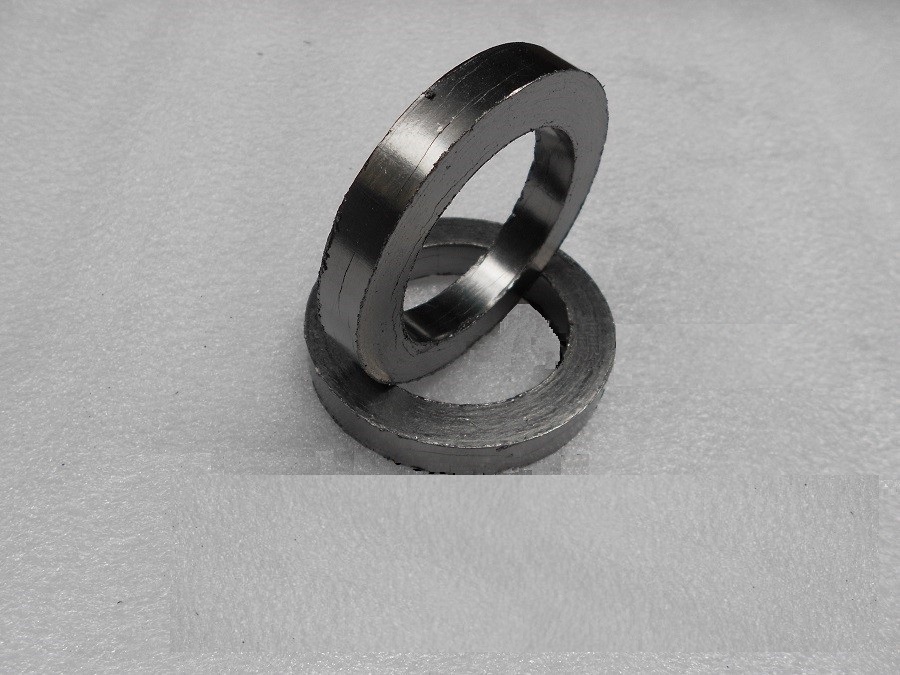

Gioăng chì dạng nén đang sẵn hàng tại Thiên Hoàng Gia

Gioăng chì nén được sử dụng chủ yếu trong các ứng dụng điển hình như là van - thiết bị quay, vòng tua bin - vòng piston, máy móc thiết bị cơ khí,… Và còn được sử dụng trong các mối trường sau:

-  Nhiệt độ cao, hơi nước áp suất cao.

-  Nước nóng, dầu, chất lỏng trao đổi nhiệt.

-  Chất lỏng nhiệt độ thấp.

-  Chất lỏng hữu cơ và vô cơ ngoại trừ chất oxy hóa mạnh như axit nitric hoặc axit sunfuric.

-  Van chất lỏng áp suất và nhiệt độ cao.

-  Van khí áp suất và nhiệt độ cao.

-  Nhiệt độ cao các mối nối.

-  Các ứng dụng lò chân không đặc biệt.

2.2 Gasket chì dạng mặt bích

Gioăng mặt bích (flange gasket) hay còn gọi là ron mặt bích, vòng đệm mặt bích, gioăng không amiang, gioăng mặt bích cao su, EPDM, SILICONE, PTFE…là miếng đệm nằm giữa 2 mặt bích có chức năng làm kín cho hệ thống đường ống hay mặt bích van, hay cần làm kín giữa 2 mối ghép,...

Gioăng mặt bích được chia thành 3 loại chính:

-  Gioăng mặt bích phi kim loại (Non-metallic gasket types).

-  Gioăng mặt bích bán kim loại (Semi-Metallic gasket types).

-  Gioăng mặt bích kim loại (Metallic gasket types).

3. Các loại Gioăng mặt bích

3.1 Gioăng mặt bích phi kim loại (Non-metallic gasket types)

Gioăng mặt bích phi kim loại được chia làm nhiều loại tùy theo chức năng, kích thước, vật liệu khác nhau, chúng ta có thể phân loại một số như sau:

Phân loại Gioăng mặt bích theo vật liệu: tùy theo đặc tính của lưu chất, nhiệt độ, áp suất.. trong hệ thống đường ống có thể có gioăng mặt bích cao su NBR, gioăng mặt bích cao su EPDM, gioăng mặt bích cao su Silicone, gioăng mặt bích cao su FKM, gioăng mặt bích PTFE, gioăng mặt bích Amiang (Asbetos gasket), gioăng mặt bích không amiang (Non Asbetos gasket)…

Phân loại theo kích thước mặt bích: mặt bích có nhiều loại theo các kích thước tiêu chuẩn như mặt bích kích thước tiêu chuẩn DIN, mặt bích kích thước tiêu chuẩn JIS, mặt bích kích thước tiêu chuẩn ANSI, mặt bích kích thước tiêu chuẩn BS …với mỗi loại kích thước mặt bích sẽ chọn loại gioăng mặt bích kích thước tương ứng.

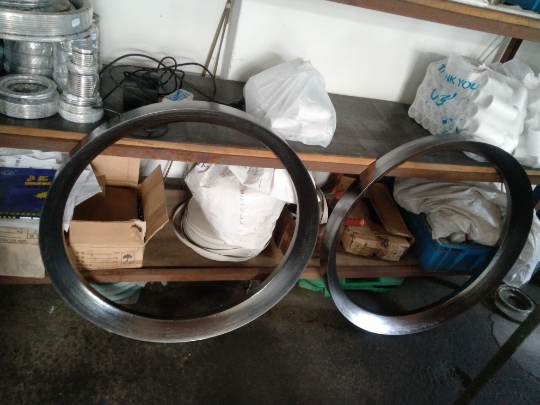

Thiên Hoàng Gia nhận gia công Gioăng chì theo kích thước yêu cầu

Gioăng mặt bích phân loại theo kích thước có 2 loại: loại có lỗ bulong đi qua (Full face gasket) và loại không có lỗ bulong đi qua (Ring Face gasket).

3.2 Gioăng mặt bích bán kim loại (Semi-Metallic gasket types)

Gioăng đệm bán kim loại là vật liệu tổng hợp của kim loại và phi kim loại. Kim loại mang lại sức mạnh, độ bền, khả năng chịu áp lực, khả năng phục hồi, duy trì hình dạng gioăng, vật liệu phi kim loại mang lại khả năng làm kín và tương thích với bề mặt mặt bích. Gioăng đệm bán kim loại thường được sử dụng là: spiral wound gasket, camprofile, metal-reinforced graphite gaskets.

Gioăng mặt bích bán kim loại (Semi-Metallic gasket types) được thiết kế phù hợp với hầu hết các điều kiện hoạt động ở nhiệt độ và áp lực cao và các loại bề mặt mặt bích như: raised face, male-and-female face, and tongue-and-groove face.

Kích thước gioăng mặt bích bán kim loại (Semi-Metallic gasket types) cũng được chia loại theo tiêu chuẩn kích thước mặt bích như ANSI, JIS, DIN, BS…như với gioăng mặt bích phi kim loại.

3.3 Gioăng mặt bích kim loại (Metallic gasket types)

Gioăng mặt bích kim loại (Metallic gasket types) được chế tạo từ kim loại hoặc hợp kim với hình dạng và kích thước mong muốn. Gioăng đệm kim loại thường được sử dụng là: ring type joint gasket (RTJ), là một sự lựa chọn đặc biệt, phù hợp, đảm bảo làm kín đáng tin cậy.

Ring type joint gasket làm từ vật liệu kim loại mềm (soft lron) thép Inox (SS304, SS316L…), đặt trong rãnh có sẵn giữa 2 bề mặt mặt bích, bằng cách sử dụng áp lực thông qua lực siết bu lông, vật liệu kim loại mềm hơn sẽ biến dạng và điền đầy những khoảng hở giữa bề mặt mặt bích, tạo ra gioăng mặt bích làm kín chặt chẽ và hiệu quả.

4. Hai dạng Gioăng mặt bích phổ biến

Mặt bích Raised Face (RF): là loại phổ biến nhất được sử dụng trong các ứng dụng của nhà máy và dễ dàng xác định. Nó có dạng là một mặt nâng lên vì các bề mặt đệm được nâng lên trên mặt vòng tròn bắt vít. Kiểu mặt này cho phép sử dụng kết hợp rộng rãi các dạng tấm đệm, bao gồm các loại tấm phẳng và vật liệu tổng hợp kim loại như vòng xoắn ốc...

Mục đích của mặt bích RF là tập trung nhiều áp lực hơn vào một khu vực  của gioăng đệm nhỏ hơn và do đó làm tăng khả năng ngăn chặn áp lực của khớp nối. Đường kính và chiều cao được xác định trong ASME B16.5, theo cấp áp suất và đường kính. Đánh giá áp lực của mặt bích để xác định chiều cao của mặt nâng. Độ nhám điển hình cho mặt bích ASME B16.5 RF là 125 đến 250 µin Ra (3 to 6 µm Ra).

Dạng bề mặt FF( Flat face):  mặt bích phẳng FF có bề mặt đệm trong cùng là mặt phẳng với bề mặt vòng tròn bắt bulong.

5. Thiên Hoàng Gia chuyên gia công, cung cấp Gasket chì đúc mặt bích mù 380x430x40x45mm

Quý khách đang cần tìm mua, nhập hoặc cần gia công Gasket chì nói chung và Gasket chì đúc mặt bích mù 380x430x40x45mm nói riêng. Nhưng vẫn chưa chọn được đơn vị phù hợp, khi Quý khách đọc được bài viết này, phần nào Quý khách hiểu được kinh nghiệm gia công Gasket chì của Thiên Hoàng Gia. Đảm bảo Quý khách hợp tác với chúng tôi, Quý khách sẽ nhận được sản phẩm chuẩn chỉnh về mặt kỹ thuật, cũng như về chất liệu đạt chuẩn, đảm bảo có giá tốt cho cửa hàng, đại lý, đối tác hay khách hàng có đơn đặt hàng số lượng lớn.
